  • 维盟10G光口 解决方案（70台以下）
维盟10G光口 解决方案（70台以下）
{$field.维盟10G光口 解决方案（70台以下）}

维盟10G光口 解决方案（70台以下）

针对 70 台的网络搭建需求，聚焦构建高速、稳定且适配70台终端以内规模的万兆到桌面网络，解决多终端并发数据交互、无盘系统高效读写难题，维盟推出 10G 电口解决方案，助力打造高性能局域网环境，适配网吧等场景 。

项目合作

10G电口解决方案 70台以下.png

网络拓扑

出口网关 WR6300 上联电信、新联通外网 ，通过 10G 电口、100G 光口，借助 100G 万兆模块、光纤线，连接三台 WS6024T-2QF 交换机 ；70 台设备通过 10G 万兆电口网卡接入交换机 ，形成 “外网 - 网关 - 交换机 - 终端” 全链路高速网络架构 。

方案优势

  1. 10G 电口便捷：以 10G 电口实现万兆到桌面，适配无盘客户机常见电口需求，部署简便，无需额外光模块转换，降低施工复杂度与成本，同时保障万兆高速传输，满足无盘系统启动、数据读写高带宽要求 。
  2. 智能管控：WR6300 网关的 QOS 技术，精准分配外网带宽，保障 70 台终端并发场景下，关键应用优先传输，避免网络拥塞，确保网络稳定流畅 。
  3. 弹性扩展：三台交换机及丰富端口资源，支持终端数量灵活调整，适配后续扩容至 150 台终端，贴合网吧等场景业务发展 。
  4. 稳定可靠：设备防雷、固态电容等设计，结合铠装光纤跳线防护，增强网络抗干扰、抗故障能力，降低无盘业务中断风险，保障 7×24 小时稳定运行 。

适用场景

适配网吧、办公区等 150 台终端以内场景，尤其适合追求 10G 电口便捷部署、依赖无盘系统高效运作的场所，助力打造高速、智能、稳定的局域网环境，为业务高效开展与优质用户体验提供网络支撑 。


10G电口解决方案 70台以下_副.png

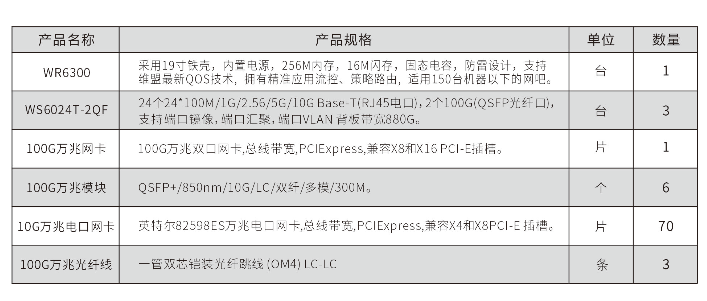

核心设备

  1. 出口网关 WR6300：采用 19 寸铁壳，内置电源，配置 256M 内存、16M 闪存 ，具备固态电容、防雷设计 。依托维盟最新 QOS 技术，实现精准应用调控与策略路由，作为网络出口核心，对接电信、新联通外网，为 70 台设备，提供智能流量管理与稳定数据转发 。
  2. 接入交换机 WS6024T-2QF（3 台）：每台配备 24 个 24*100M/1G/2.5G/5G/10G Base - T（RJ45 电口）、2 个 100G（QSFP+ 光纤口） ，支持端口镜像、端口汇聚，端口 VLAN 背板带宽 880G ，多机部署拓展接入能力，满足 70 台设备 10G 电口高速接入，构建万兆到桌面的接入层关键节点 。
  3. 终端适配
    • 10G 万兆电口网卡（70 片）：英特尔 82599ES 万兆电口网卡，总线带宽 PCI - express，兼容 X4 和 X8 PCI - E 插槽 ，为设备提供 10G 电口接入能力，匹配交换机 10G 电口，实现终端与网络的高速连接 。
    • 100G 万兆网卡（1 片）：100G 万兆双口网卡，总线带宽 PCI - Express，兼容 X8 和 X16 PCI - E 插槽 ，用于核心设备间万兆高速互联，保障大流量数据传输 。
  4. 传输配件
    • 100G 万兆模块（6 个）：QSFP+/850nm/10G/LC/ 双纤 / 多模 / 300M ，支撑 100G 光口设备间高速光纤连接，保障核心链路大带宽传输 。
    • 100G 万兆光纤线（3 条）：一管双芯铠装光纤跳线（OM4）LC - LC ，物理连接光口设备，为万兆信号传输提供稳定介质 。
